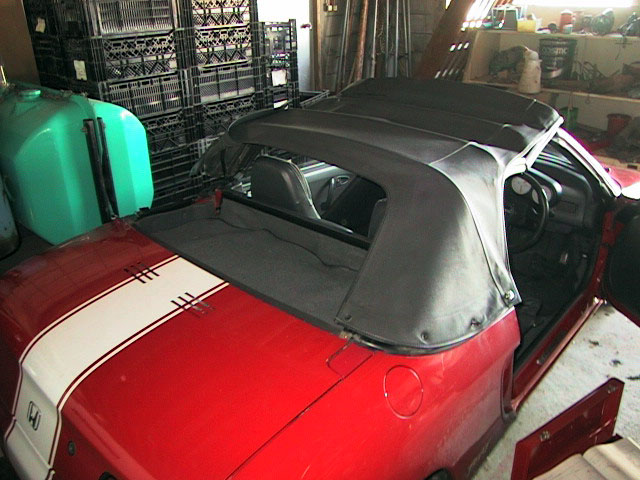

リアウィンドウを外したところ。
リアウィンドウはトランク内にあるスナップボルト3つとナット2つで止まっているので、 簡単に外せます。

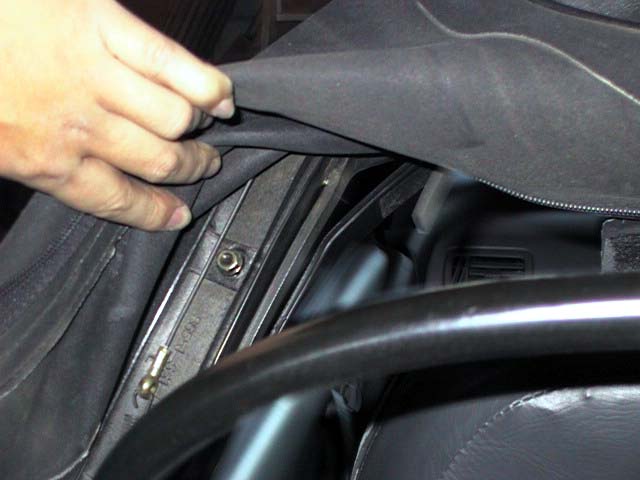

次にソフトトップクロスをボディに止めているスナップボルト左右4つずつを外します。

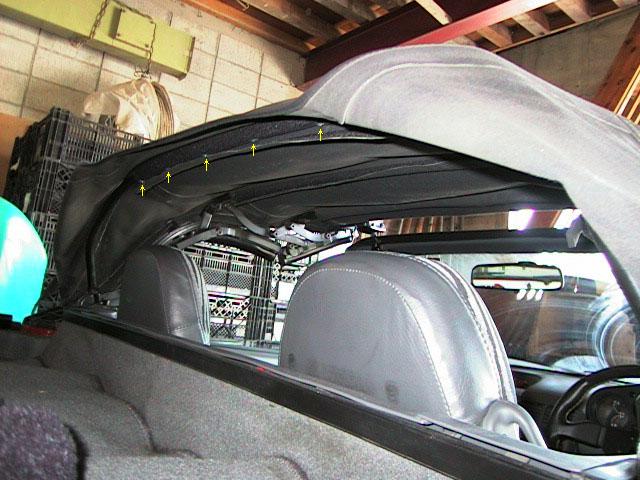

ソフトトップクロスをめくると、リアルーフフレームにソフトトップクロスが止めてありますが、 マジックテープで止めてあるので剥がします。
するとスクリュが6本見えるので、それを外します。
ソフトトップを半開状態にして、サポートプレートを外します。
サポートプレートはナット3つで止めてあり、一番下のナットにはワイヤスプリングが共締めされているので、 なくさないように注意しましょう。
サポートプレート→
上のところにあるのが、ワイヤとワイヤスプリングです。
ソフトトップ前面にある6本のスクリュを外して、フロントサポートプレートを外します。

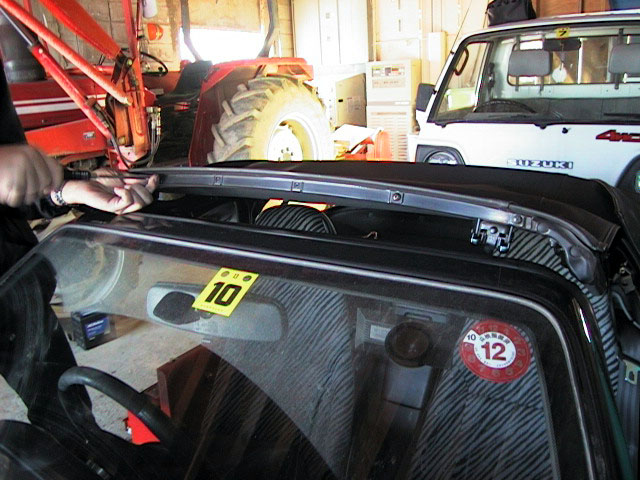

ルーフウェザストリップを外します。フロントサポートプレートの横にクリップ2つで止めてあるので、 クリップリムーバなどでウェザストリップを傷つけないように外します。
後はリテーナにはめてあるだけ(*1)なので抜き取ります。

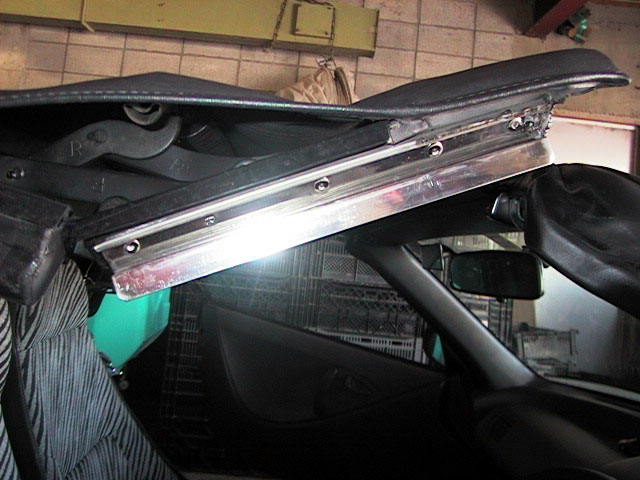

リテーナは4つのリベットで取り付けられているが、そのうちの前2つにソフトトップクロスが固定されているので、 ドリル(φ8.0)でリベットをドリルもみして外します。
リベットを外したら、リテーナとソフトトップフレームの間から、ソフトトップクロスを引っ張り出します。 破けたりしないように注意しましょう。
*1)雨漏り防止剤が塗ってあるかも
ソフトトップクロスの前部を剥がしていくのですが、粘着性の高い両面テープで張りつけてあるので、
手がベタベタになるでしょう。全部剥がしたら、ソフトトップクロスを前にスライドさせるようにソフトトップフレームから外します。
あとはルーフフレームにソフトトップクロスがマジックテープで止めてあるので、 これを剥がせばソフトトップクロスはソフトトップフレームから外れます。

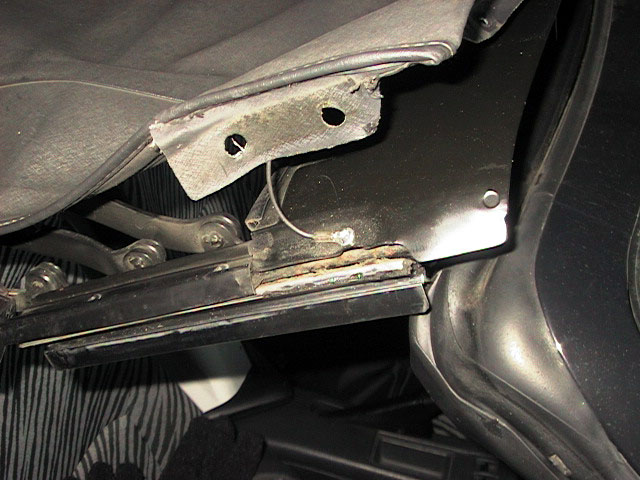

ワイヤがスクリュかリベットで固定してあるので、
これを外せばソフトトップクロスを完全にソフトトップフレームから外す事が出来ます。
